프로세스 역할: 가스 처리 및 아민 제조
제공된 참조는 두 가지 서로 다른 상황을 다루고 있습니다. 가스 감미료는 흡수 및 재생을 중심으로 순환하는 희박하고 풍부한 용매를 사용합니다. 아민 제조는 화학 생산이며 미반응 암모니아 회수를 포함하여 응축, 재비등, 증발 및 냉각이 포함될 수 있습니다. 공개된 아민 생산 사례는 희박/농후 가스 처리 시설의 증거가 아닙니다.
가스 감미료 열 통합

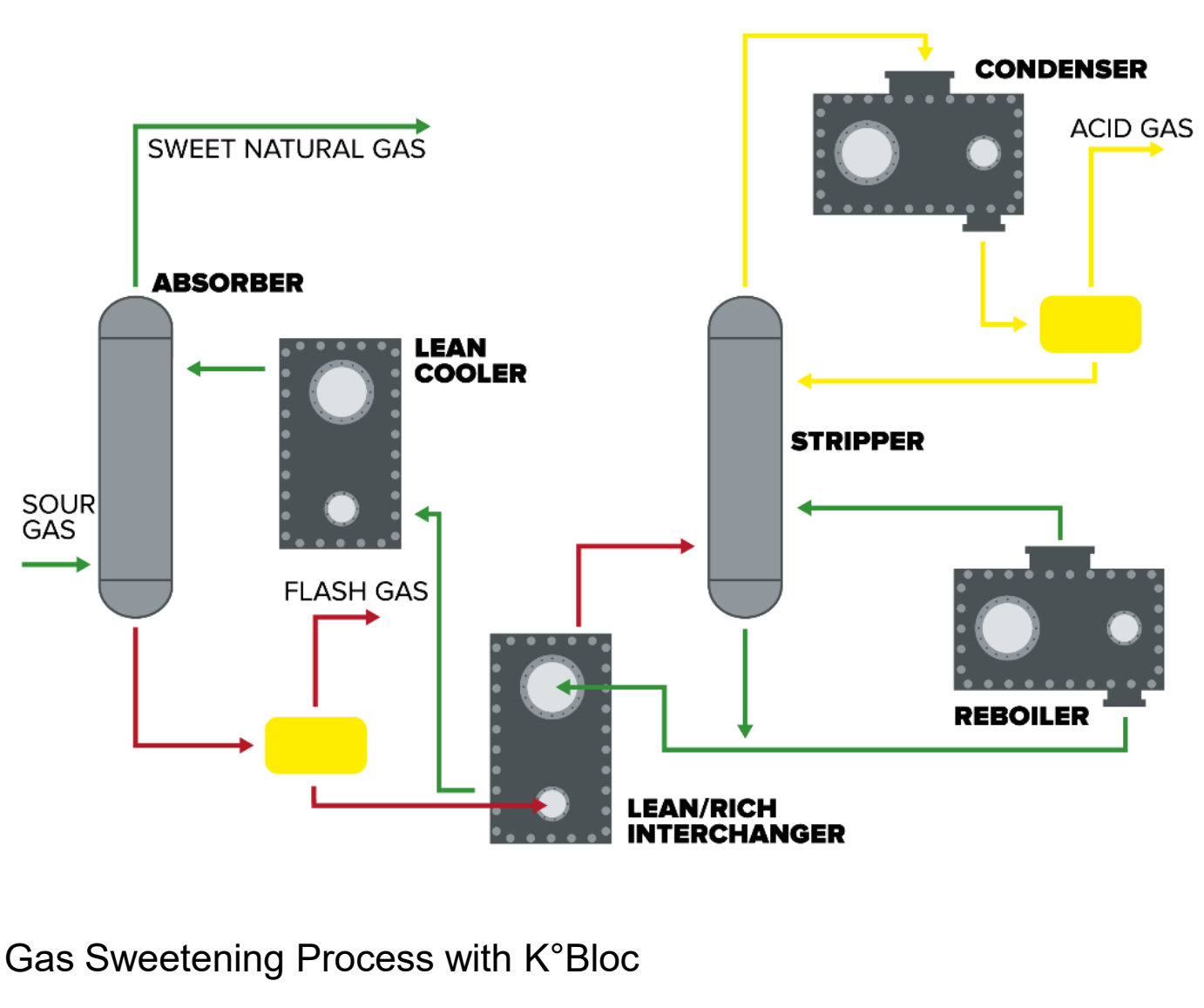

일반 공정 논리에서 흡수 장치의 농후 용매는 스트리퍼에 들어가기 전에 린/풍부 교환기에서 열을 받습니다. 재생에서 나온 린 솔벤트는 열을 농후 흐름으로 전달한 다음 흡수 장치로 돌아가기 전에 린 쿨러를 통과합니다. 스트리퍼에는 리보일러와 오버헤드 응축기도 있습니다. 각 교환기에는 별도의 운전 조건가 있습니다.
- 리치 스트림: 흡수기 → 린/풍부 교환기 → 스트리퍼
- 린 스트림: 스트리퍼 → 린/풍부 교환기 → 린 냉각기 → 흡수기
- 스트리퍼 열 입력: 리보일러; 머리 위 열 제거: 응축기
이는 프로젝트 배관 도면이 아닌 응용 회로도입니다. 소스 다이어그램은 작동 온도, 유량 또는 압력을 제공하지 않습니다.
일반적인 열적 운전 조건
린/풍부 열 회수 및 린 냉각
린/풍부 교환기는 고온 린-용제 냉각과 풍부-용제 예열을 결합합니다. 린 쿨러는 용매가 다시 흡수되기 전에 필요한 나머지 냉각 기능을 수행합니다. 흐름 조건, 열부하 및 허용 압력 강하는 별도의 선택이 필요합니다.
스트리퍼 재비등 및 오버헤드 응축
리보일러는 재생에 열을 공급합니다. 오버헤드 응축기는 스트리퍼에서 나오는 증기에서 열을 제거합니다. 린/풍부 교환기에서 상속되기보다는 해당 회로에 대해 적절한 비등 또는 응축 구성을 평가해야 합니다.
아민 생산 증발 및 암모니아 회수
아민 생산 참고 자료는 공장 전체의 여러 가지 열적 운전 조건를 식별합니다. 한 참고자료는 응축 후 액체 과냉각을 통한 미반응 암모니아 회수를 보여줍니다. 응축기 가이드는 게시된 다중 패스 배열을 설명합니다. 이는 보편적인 구성이 아닙니다.
주요 엔지니어링 입력
가스 처리의 경우 용매 유형 및 농도, 희박 및 농후 로딩, 오염 물질, 유체 특성, 질량 흐름, 입구 및 목표 출구 온도, 정상 및 제한 압력, 압력 강하 여유를 제공합니다. 가능한 경우 오염 및 부식 이력을 제공하십시오.
암모니아 회수의 경우 증기 구성, 응축 압력, 회수 또는 반환 요구 사항 및 냉각수 조건을 식별합니다. 다시 끓이거나 증발하는 경우 끓는점 조건, 증기 생성 및 순환 시스템 정보를 제공합니다. 이러한 사항을 하나의 자격 없는 공장 업무로 결합하지 마십시오.
디자인 과제
열 회수, 유압 한계 및 재료 호환성을 함께 검토하십시오. 예금 행동 및 유지 관리 액세스를 정의합니다. 시동 및 턴다운을 포함한 설계 한계와 별도로 작동 범위를 확인하십시오.

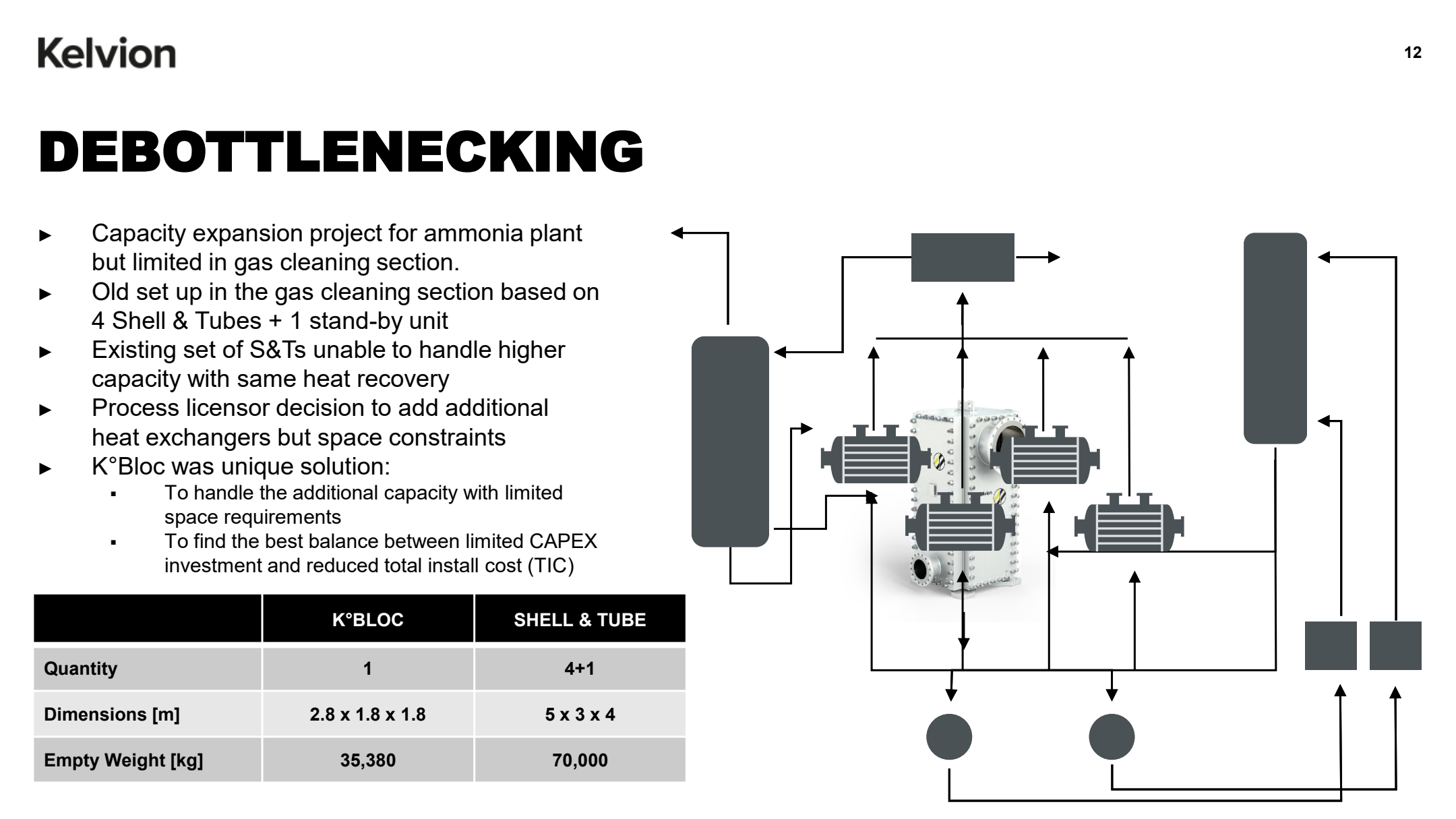

익명의 가스 정화 개조 참고 자료는 또한 제한된 설치 공간을 강조합니다. 실제 장비와 배관 레이아웃을 사용하여 설치 공간, 연결 및 서비스 간격을 확인하십시오. 공급업체 회로도에서 밸브나 바이패스를 추론하지 마십시오.
PANSTAR 선택에 필요한 것
문의 사항이 희박/풍부 용매 회수, 희박 냉각, 스트리퍼 리보일러, 오버헤드 응축 또는 아민 생성 암모니아 회수에 관한 것인지 지정하십시오. 유체 분석, 열 및 압력 강하 요구 사항, 재료 증거 및 설치 제약 조건과 함께 제안된 각 교환기에 대해 별도의 운전 조건 시트를 제출합니다. 공장 수준의 과거 증기 절감은 단일 장치 선택 기준이 아닙니다.
엔지니어링 배경: 가스 감미료 회로도, p. 39; 설치 상황, p. 12; 아민 제조 운전 조건 상황 공개; 게시된 암모니아 회수 구성. 이 예에서는 PANSTAR 설치가 아닌 게시된 타사 장비를 설명합니다.
