블록판형 열교환기
HEXCBLOC
용접 금속 조인트
청소 액세스측면 패널 제거
채널에 대한 액세스 코어는 용접된 상태로 유지됩니다.
현장 청소도 가능합니다.HEXCBLOC

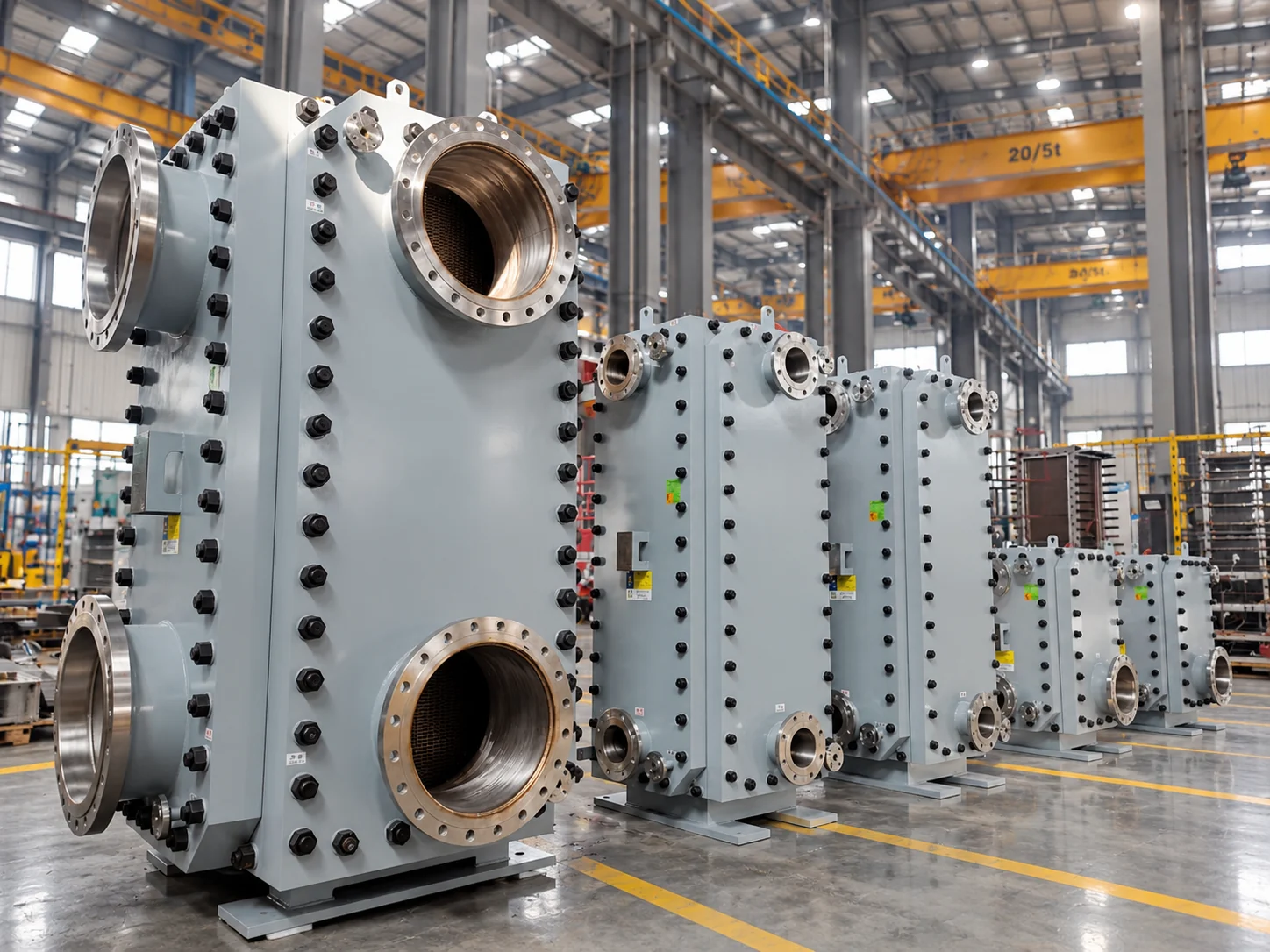

HEXCBLOC 완전 용접 블록 열교환기
HEXCBLOC는 까다로운 산업 공정 작업을 위한 PANSTAR의 완전 용접 블록 열교환기 제품군입니다. 용접 플레이트 팩에는 플레이트 간 개스킷이 없습니다. 탈착식 서비스 커버를 사용하면 검사 및 기계적 청소를 위해 흐름 채널에 접근할 수 있습니다.
7가지 모델 크기를 비교하고 프로세스 운전 조건에 대한 구성을 정의하십시오.
이 페이지에서
HEXCBLOC를 만나보세요
용접 블록 열교환기란 무엇입니까?
HEXCBLOC는 PANSTAR의 완전 용접 판형 열교환기입니다. 주름진 금속판은 뜨거운 유체와 차가운 유체를 위한 별도의 채널이 있는 소형 블록을 형성합니다. 열은 두 흐름을 혼합하지 않고 판을 통과합니다.

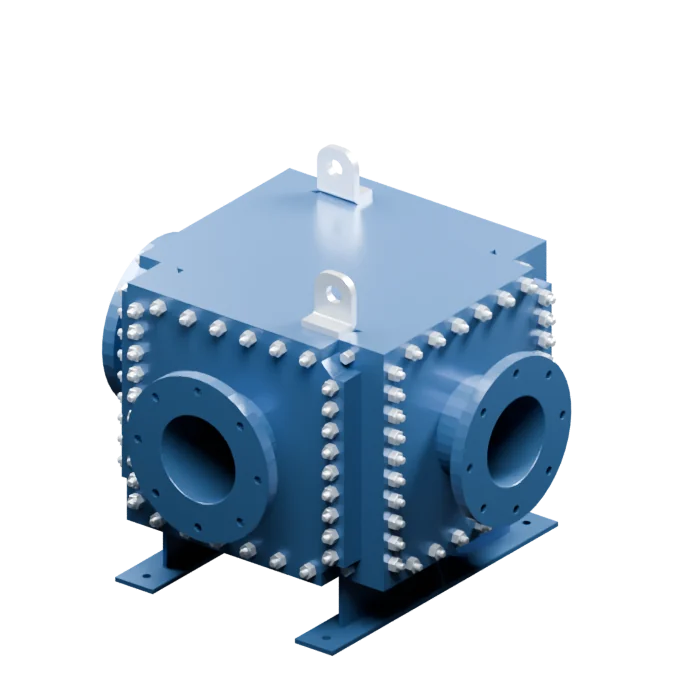

레이저 용접 코어에는 플레이트 간 개스킷이 없습니다. 탈착식 측면 패널을 사용하면 검사 및 기계적 청소를 위해 양쪽 유체 측면에 접근할 수 있습니다.
용접판 및 레이저 용접 기술열교환기 비교
HEXCBLOC 대 개스킷 판형 열교환기
용접된 채널과 플레이트 개스킷, 설계 한계 및 청소 접근을 비교하십시오.
VS

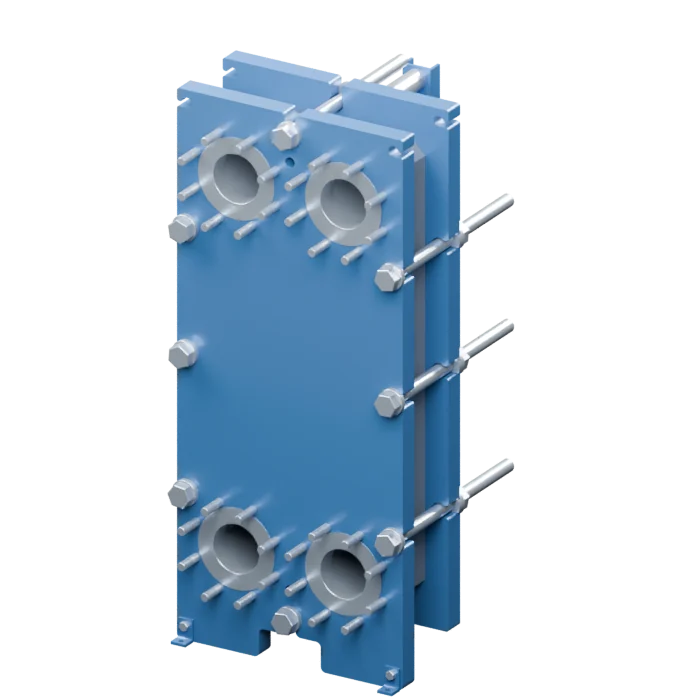

개스킷 판형 열교환기
일반적인 산업용 GPHE 구성
압축된 엘라스토머 씰
청소 액세스개방형 및 별도의 접시
개별 플레이트 표면에 대한 접근.
현장 청소도 가능합니다.공간 및 접근성 비교

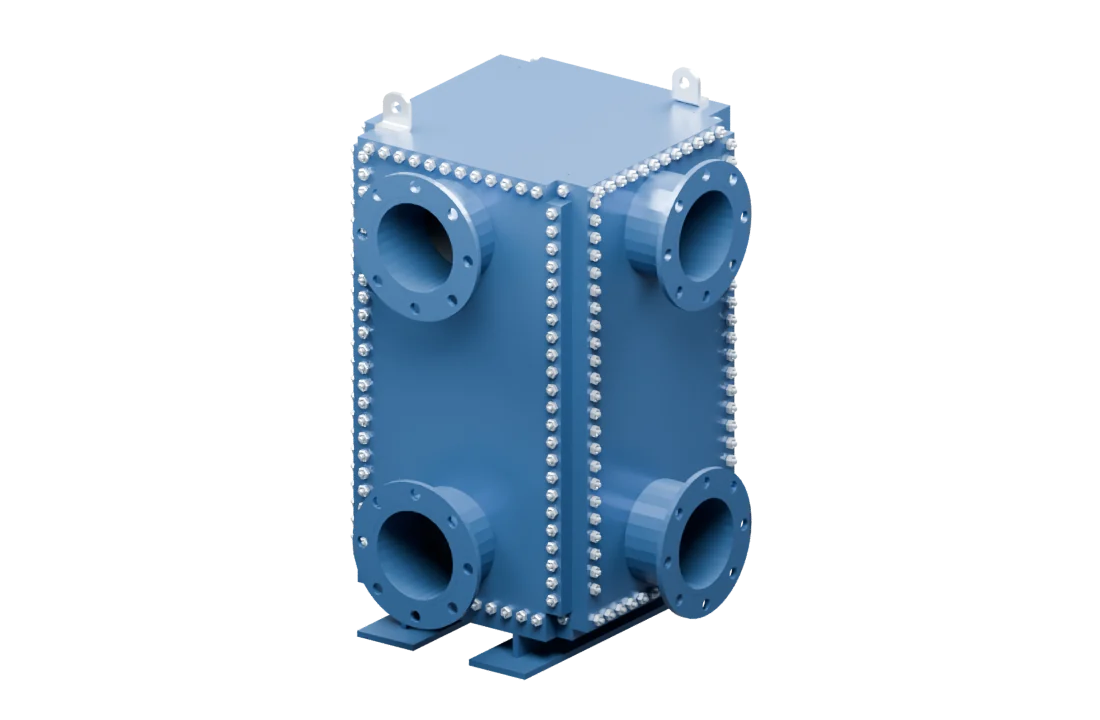

HEXCBLOC 대 쉘 앤 튜브 열교환기
용접 블록은 적절한 작업에 적합한 컴팩트한 열 전달 표면을 제공할 수 있습니다. 이러한 예시 레이아웃은 업무 크기를 비교한 것이 아닙니다. 설치 공간과 서비스 공간은 운전 조건와 구성에 따라 달라집니다.
블록판형 열교환기
HEXCBLOC
컴팩트한 설치 공간
측면 패널 액세스
유지 관리 액세스패널을 제거하십시오. 코어를 제자리에 유지하십시오.
검사 및 적절한 기계적 청소를 위해 유체 양쪽 측면에 접근하십시오.
VS

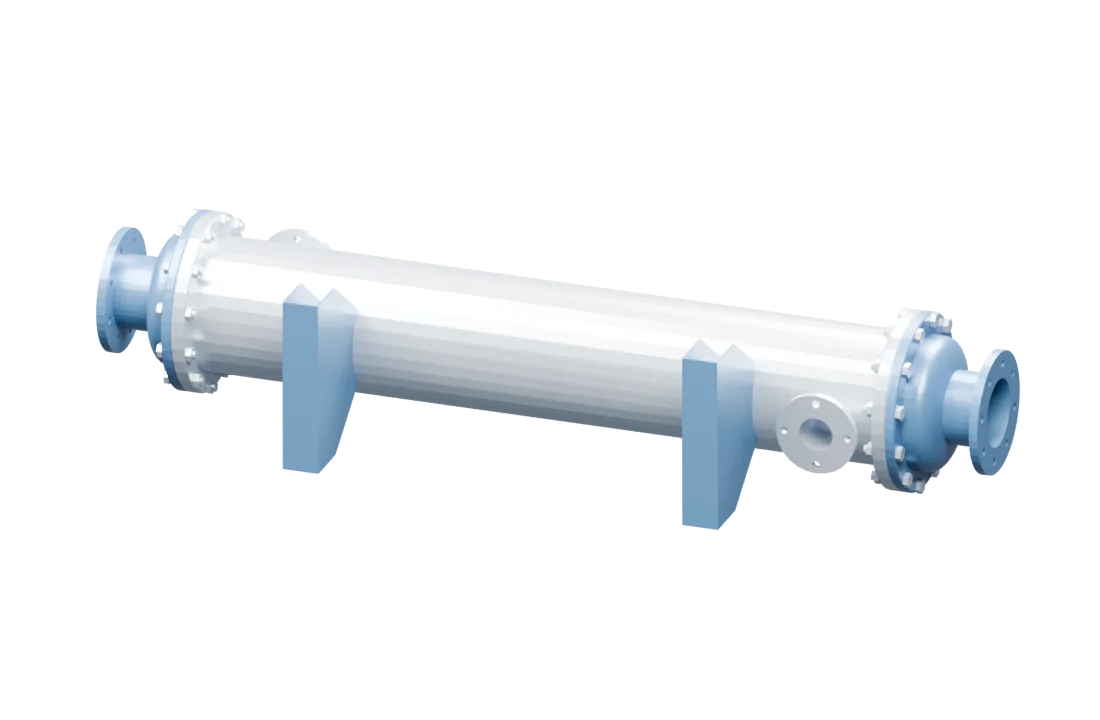

쉘 앤 튜브 열 교환기
쉘 앤 튜브 디자인
더 길게 설치된 봉투
축 다발 철수
유지 관리 액세스머리를여십시오. 풀 공간을 예약하세요.
헤드를 통한 튜브측 접근; 번들 철회는 탈착식 번들 디자인에 적용됩니다.
애플리케이션
일반적인 프로세스 업무
응축 및 증기 회수
공정 증기 · 증기 응축 · 용제 회수 · 오버헤드 응축기
증발 및 재끓임
리보일러 · 공정 증발 · 증류 업무 · 열 사이펀 서비스
공정 가열 및 열 회수
액체 대 액체 · 공정 가열 및 냉각 · 열 회수 · 에너지 회수
대표적인 산업: 화학 · 석유화학 · 정유 · 에너지 · 펄프 및 제지
대표적인 산업
정유
일반적인 애플리케이션
- 원유 예열
- 신물 제거
- FCC 오버헤드 시스템
소형 장치로 뜨거운 공정 흐름에서 열을 회수합니다. 용접된 플레이트 채널은 엘라스토머 개스킷에 대한 의존도를 줄입니다. 탈착식 패널은 청소에 대한 접근을 제공합니다.
석유화학
일반적인 애플리케이션
- 에틸렌 냉각수 회로
- 방향족 분리
- 증류 응축기 및 리보일러
컴팩트한 열 전달 영역은 복잡한 프로세스 장치의 용량 업그레이드를 지원합니다. 흐름 배열 및 압력 강하는 각 액체 또는 증기 작업에 대해 선택됩니다.
화학물질 및 특수 화학물질
일반적인 애플리케이션
- 용매 증류 및 회수
- 알코올 스트리핑
- 선택된 염소-알칼리 가스 냉각
공정 온도 또는 화학적 호환성으로 인해 플레이트 개스킷이 제한되는 용접 채널을 고려하십시오. 플레이트 합금 및 패널 씰은 유체 구성 및 농도와 일치해야 합니다.
제품 범위
HEXCBLOC.
귀하의 프로세스에 맞는 7가지 크기.
모델 크기를 비교한 다음 프로세스 작업에 대한 플레이트 팩과 연결을 정의하십시오.
| 모델 | 최대 치수(A × A × B), mm | 표준 압력, 바 | 온도 범위, °C |
|---|---|---|---|
| HEXCBLOC 15 ↗ | 280 × 280 × 540 | FV–32 | −40–300 |
| HEXCBLOC 20 ↗ | 430 × 430 × 730 | FV–32 | −40–300 |
| HEXCBLOC 30 ↗ | 500 × 500 × 1,070 | FV–32 | −40–300 |
| HEXCBLOC 40 ↗ | 600 × 600 × 1,400 | FV–32 | −40–300 |
| HEXCBLOC 50 ↗ | 840 × 840 × 2,050 | FV–32 | −40–300 |
| HEXCBLOC 75 ↗ | 1,240 × 1,240 × 3,600 | FV–32 | −40–300 |
| HEXCBLOC 120 ↗ | 2,190 × 2,190 × 3,500 | FV–32 | −40–300 |
FV = 완전 진공 · A × A × B = 최대 전체 치수
플레이트 재료
AISI 304L / 316L · 티타늄 · 904L · 254 SMO · 매체용으로 선택된 합금
패널 씰
흑연/PTFE, 작동 조건에 따라 선택됨.
열교환기 선택
열 선택 요청
운전 조건를 정의합니다. 사양을 구축합니다. 해당되는 경우 설계 압력 및 온도, 재료 요구사항, 오염 정보 및 상변화 조건을 포함합니다.
프로젝트 요구 사항
프로젝트 문서
기술 데이터시트기본도면운영 문서프로젝트 검사 요구 사항
프로젝트 계획 및 청소 관련 질문
새 프로젝트에 단위를 지정할 수 있나요?
예. 고온측 및 저온측 조건, 열부하 및 현장 요구사항을 공유합니다. 프로세스 데이터시트나 업무 설명으로 시작할 수 있습니다. 기존 장비 모델은 선택 사항입니다.
열교환기는 어떻게 청소되나요?
탈착식 패널을 통해 검사 및 기계적 청소가 가능합니다. 적절한 청소 방법과 간격은 침전물, 유체 및 작동 지침에 따라 다릅니다. 레이아웃에는 유지보수를 위한 공간이 허용되어야 합니다.
열 교환기 선택을 위한 프로세스 데이터 보내기
엔지니어링 검토 및 적합한 HEXCBLOC 구성 선택을 위해 유체, 유속, 온도, 압력 및 허용 압력 강하를 공유합니다.
