วิศวกร PANSTAR เชื่อมโซลูชันการเปลี่ยนเครื่องแลกเปลี่ยนความร้อนแบบบล็อกสำหรับ Compabloc, K°Bloc ที่มีอยู่และการติดตั้งที่คล้ายกัน การประเมินครอบคลุมการเปลี่ยนเพลทแพ็ก/แกนสำหรับยูนิต Compabloc ที่เข้ากันได้ทางเทคนิคและการเปลี่ยนยูนิตทั้งชุด ไม่มีการแลกเปลี่ยนหลัก K°Bloc
ส่งเอกสารข้อมูลต้นฉบับ แบบร่าง GA แผ่นป้ายและข้อมูลภาระงานว่าง หัวฉีด และวัสดุ การตรวจสอบทางวิศวกรรมจะกำหนดความเข้ากันได้ หมายเลขรุ่นเพียงอย่างเดียวไม่ได้ยืนยันความพอดี
กลุ่มแบบจำลองระบุเส้นทางการประเมิน แบบร่างและข้อมูลการดำเนินงานจะเป็นตัวกำหนดข้อเสนอขั้นสุดท้าย
การเปลี่ยนแกนจะได้รับการประเมินเฉพาะในกรณีที่รูปทรงและอินเทอร์เฟซที่มีอยู่เข้ากันได้ทางเทคนิคเท่านั้น
สำหรับการประเมิน: รุ่น/หมายเลขซีเรียล ป้ายชื่อ ภาพวาด GA เอกสารข้อมูลความร้อน และรูปถ่าย
เครื่องแลกเปลี่ยนความร้อนแบบบล็อกเชื่อมเต็ม ↗ไม่มีการแลกเปลี่ยนรอยเชื่อมสำหรับตระกูลอุปกรณ์นี้
สำหรับการประเมิน: รุ่น/หมายเลขซีเรียล ป้ายชื่อ ภาพวาด GA เอกสารข้อมูลความร้อน และรูปถ่าย
เครื่องแลกเปลี่ยนความร้อนแบบบล็อกเชื่อมเต็ม ↗เลือกหน่วยทดแทนที่สมบูรณ์โดยเทียบกับภาระงานที่มีอยู่และข้อจำกัดในการติดตั้ง เส้นทางนี้รวมการประเมิน Compabloc และ K°Bloc อาจจำเป็นต้องเปลี่ยนท่อหรือส่วนรองรับ
ตรวจสอบของเหลวด้านร้อนและเย็น อัตราการไหล อุณหภูมิทางเข้าและทางออก ภาระงานด้านความร้อน และแรงดันตกที่ยอมรับได้
องค์ประกอบของของไหล ความดันและอุณหภูมิในการทำงานและการออกแบบ และวัสดุเปียก
ตรวจสอบขนาดโดยรวม ขนาดและทิศทางของหัวฉีด มาตรฐานหน้าแปลน ฐานรากและส่วนรองรับ ส่วนเชื่อมต่อท่อ ขอบเขตการติดตั้ง และการเข้าถึงการบำรุงรักษา
ครอบครัวตัวอย่างเป็นจุดเริ่มต้น ภาระงานที่มีอยู่ เงื่อนไขการออกแบบ การเขียนแบบ และการติดตั้งจะเป็นตัวกำหนดการเปลี่ยนทดแทน
| อุปกรณ์ที่มีอยู่ | ครอบครัว HEXCBLOC | เส้นทางทดแทนทั่วไป | การเปลี่ยนแกน |
|---|---|---|---|
| Compabloc CP15 ↗ | HEXCBLOC 15 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| Compabloc CP20 ↗ | HEXCBLOC 20 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| K°Bloc BT20 | HEXCBLOC 20 ↗ | การประเมินหน่วยที่สมบูรณ์ | ไม่ได้นำเสนอ |
| Compabloc CP30 ↗ | HEXCBLOC 30 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| K°Bloc BT30 | HEXCBLOC 30 ↗ | การประเมินหน่วยที่สมบูรณ์ | ไม่ได้นำเสนอ |
| Compabloc CP40 ↗ | HEXCBLOC 40 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| K°Bloc BT40 | HEXCBLOC 40 ↗ | การประเมินหน่วยที่สมบูรณ์ | ไม่ได้นำเสนอ |
| Compabloc CP50 ↗ | HEXCBLOC 50 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| K°Bloc BT50 | HEXCBLOC 50 ↗ | การประเมินหน่วยที่สมบูรณ์ | ไม่ได้นำเสนอ |
| Compabloc CP75 ↗ | HEXCBLOC 75 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| K°Bloc BT75 | HEXCBLOC 75 ↗ | การประเมินหน่วยที่สมบูรณ์ | ไม่ได้นำเสนอ |
| Compabloc CP120 ↗ | HEXCBLOC 120 ↗ | ประเมินหน่วย/หลักให้เสร็จสมบูรณ์ | ขึ้นอยู่กับการวาดภาพและการตรวจสอบการกำหนดค่า |
| K°Bloc BT120 | HEXCBLOC 120 ↗ | การประเมินหน่วยที่สมบูรณ์ | ไม่ได้นำเสนอ |
ขนาดโมเดลเพียงอย่างเดียวไม่ได้ยืนยันความสามารถในการเปลี่ยนกันได้ การคัดเลือกขั้นสุดท้ายขึ้นอยู่กับภาระงานด้านความร้อน ความดันและอุณหภูมิการออกแบบ วัสดุ การจัดเรียงหัวฉีด ขนาด และข้อจำกัดในการติดตั้ง
Kelvion · แผ่นแลกเปลี่ยนความร้อนแบบเชื่อม · 05/25
การอ้างอิงการกำหนดค่าแนวตั้ง CP75 ระบุไว้ที่ความสูงสูงสุด 3,300 มม. ในใบปลิว Alfa Laval ที่อ้างถึง HEXCBLOC 75 ระบุไว้ที่ 3,600 มม. ในกลุ่มผลิตภัณฑ์ของเรา การจับคู่หมายเลขตระกูลหรือขนาดไม่ได้สร้างรูปทรงของเพลท ตำแหน่งหัวฉีด หรือประสิทธิภาพการระบายความร้อนที่เหมือนกัน
แผ่นพับ Alfa Laval ที่อ้างถึงให้การออกแบบสูงสุด ASME ที่ 30 บาร์สำหรับ CP15–40, 38 บาร์สำหรับ CP50–75 และ 42 บาร์สำหรับ CP120 โดยมีอุณหภูมิ -46 ถึง 343 °C กลุ่มผลิตภัณฑ์ HEXCBLOC ที่เผยแพร่ของเราแสดงรายการ FV–32 bar และ −40 ถึง 300 °C ยืนยันเงื่อนไขการออกแบบที่จำเป็นสำหรับข้อเสนอแต่ละข้อ
สำหรับการกำหนดค่า Compabloc ที่เข้ากันได้ทางเทคนิค ให้ประเมินรูปทรงของเพลท/แกน พื้นที่การถ่ายเทความร้อน วัสดุ ตลอดจนความดันและอุณหภูมิของการออกแบบที่มีอยู่ ข้อมูลอ้างอิงด้านล่างระบุรูปแบบเพลตดั้งเดิม พวกเขาไม่ได้สร้างการแลกเปลี่ยนกัน
| รุ่นเดิม | Alfa Laval ลายเพลท | จำนวนแผ่นที่เผยแพร่ |
|---|---|---|
| Compabloc CP15 ↗ | ซีพี | 30 / 50 / 70 / 90 |
| Compabloc CP20 ↗ | ซีพี | 40 / 60 / 80 / 100 |
| Compabloc CP30 ↗ | ซีพีแอล | 60 / 80 / 100 / 130 / 160 |
| Compabloc CP40 ↗ | ซีพีเค | 120 / 160 / 200 |
| Compabloc CP50 ↗ | ซีพีเอ็กซ์ | 150 / 200 / 250 / 300 |
| Compabloc CP75 ↗ | ซีพีเอ็กซ์ | 150–500 |
| Compabloc CP120 ↗ | ซีพีเอ็กซ์ | 200–500 |
ตรวจสอบความกว้างและความยาวของเพลท ลอน ช่องว่างของช่อง และโปรไฟล์ขอบเชื่อมกับแกนที่มีอยู่
ตรวจสอบส่วนประกอบของเฟรมหรือตัวเรือนที่ยึดไว้ และตรวจสอบซองแกน ใบหน้าซีลแผง ตำแหน่งสลักเกลียว และแผ่นกั้นกับภาพวาดต้นฉบับที่มีอยู่ ตรวจสอบส่วนต่อประสานของหัวฉีดและการเข้าถึงการบำรุงรักษาก่อนยืนยันการใช้ซ้ำ
การอ้างอิง Alfa Laval: ทั้งยูนิตหรือการเปลี่ยนแกนเชื่อม การอ้างอิง GEA / Kelvion: ยูนิตที่สมบูรณ์เท่านั้น; ไม่มีการแลกเปลี่ยนหลัก ยืนยันการกำหนดค่าที่เลือกก่อนการผลิต
วิศวกรรมทดแทนยังคำนึงถึงการสร้างขอบแผ่น รูปทรงของช่อง ความสะอาด และการเข้าถึงเพื่อการบำรุงรักษา แผ่นเชื่อมและเทคโนโลยีการเชื่อมด้วยเลเซอร์
ส่งข้อมูลที่คุณมี ข้อมูลการดำเนินงานและภาพวาดเป็นแนวทางในการตรวจสอบการเปลี่ยนทดแทน รายละเอียดที่ขาดหายไปสามารถชี้แจงได้ในระหว่างการประเมิน
เอกสารข้อมูลต้นฉบับ ภาพถ่ายป้ายชื่อ ภาพวาด GA และโมเดลที่มีอยู่ รวมภาพวาดเพลท/แกน จำนวนเพลท และพื้นที่ถ่ายเทความร้อน หากทราบ
ระบุทั้งของเหลว อัตราการไหล อุณหภูมิทางเข้าและทางออก แรงดันใช้งาน และแรงดันตกที่ยอมรับได้ สังเกตการเปลี่ยนแปลงภาระงานหรือประวัติการเปรอะเปื้อน
การออกแบบความดันและอุณหภูมิ ความต้องการวัสดุ ขนาดโดยรวม ขนาดและทิศทางของหัวฉีด รายละเอียดฐานราก/ส่วนรองรับ และพื้นที่ให้บริการที่มีอยู่
ส่งข้อมูลที่มีอยู่; ไม่จำเป็นต้องมีแพ็คเกจข้อมูลที่สมบูรณ์เพื่อเริ่มการสอบถาม PANSTAR ตรวจสอบอินพุตและระบุข้อมูลทางวิศวกรรมเพิ่มเติมที่จำเป็น
บันทึกโครงการปิโตรเคมีสองรายการแยกความแตกต่างระหว่างการเปลี่ยนเพลทแพ็คและการเปลี่ยนทั้งยูนิต ชื่อลูกค้าและข้อมูลการดำเนินงานโดยละเอียดไม่ได้รับการเผยแพร่
บริการปิโตรเคมี: การเปลี่ยนแพ็คแกน/แผ่นเชื่อมในหน่วย Alfa Laval CP75 ที่มีอยู่ เกรดวัสดุและมูลค่าการใช้งานไม่ได้รับการเผยแพร่
บริการด้านปิโตรเคมี: การเปลี่ยนตัวแลกเปลี่ยนทั้งชุด แทนที่จะเปลี่ยนชุดเพลตเพียงอย่างเดียว ไม่มีการเผยแพร่โมเดล เกรดวัสดุ และมูลค่าการปฏิบัติงานที่มีอยู่
ส่งเอกสารข้อมูล รูปภาพป้ายชื่อ ภาพวาด GA และเงื่อนไขการปฏิบัติงานที่มีอยู่เพื่อเริ่มการตรวจสอบการเปลี่ยนทดแทน รวมข้อมูลแผ่น/แกนหากทราบ เอกสารที่หายไปไม่ได้ป้องกันการสอบสวนเบื้องต้น
สำรวจบันทึกโครงการทดแทนปิโตรเคมีสองรายการ และคู่มือทางวิศวกรรมสี่รายการสำหรับภาระงานกระบวนการที่เรียกร้อง

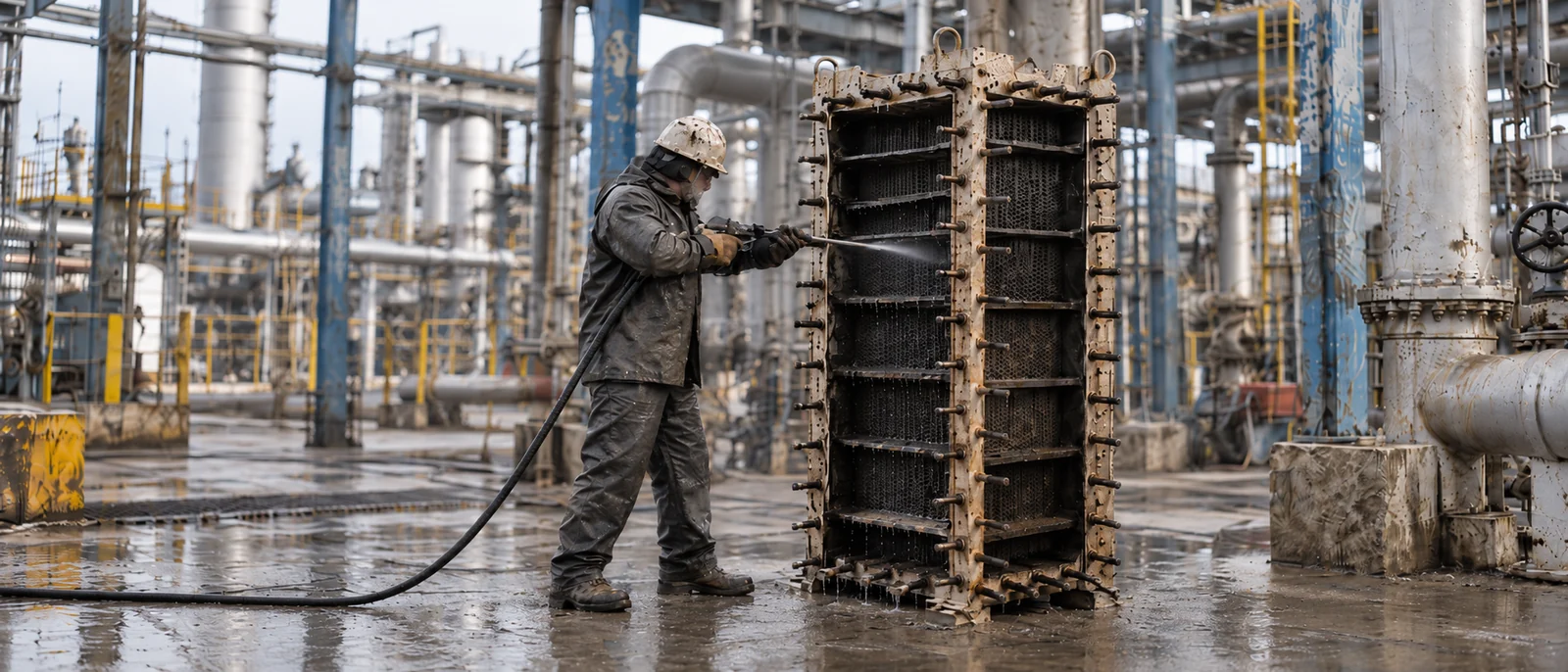

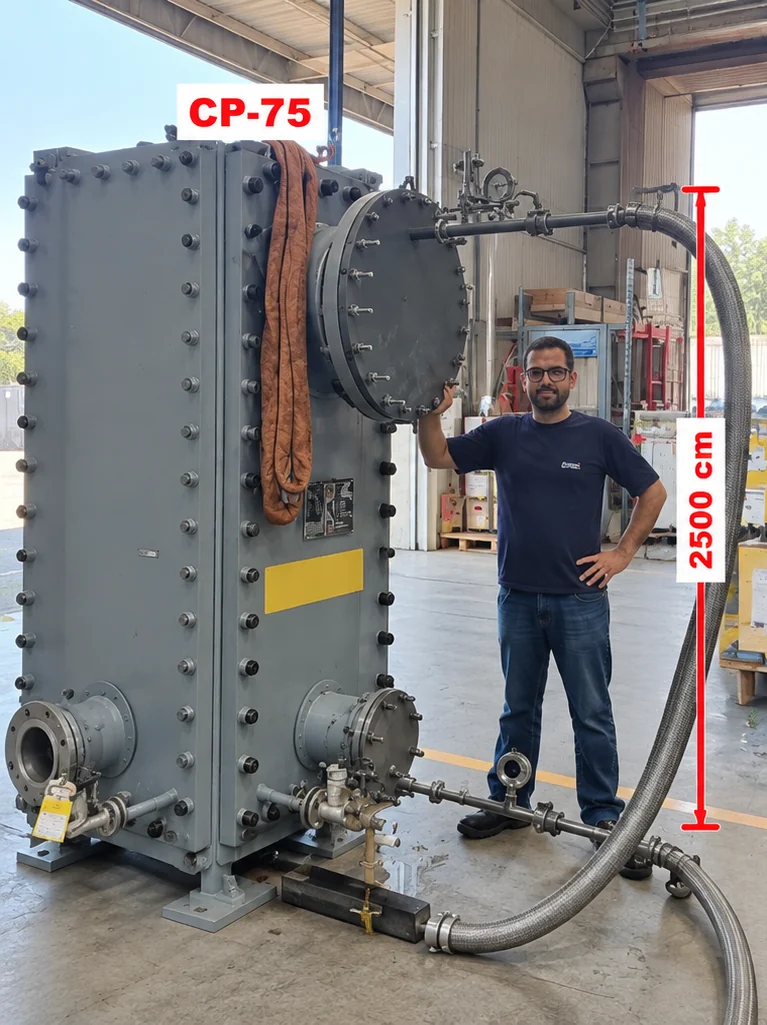

บันทึกโครงการสำหรับการเปลี่ยนแกนหลักในยูนิต Alfa Laval CP75 ที่มีอยู่ พร้อมด้วยขอบเขตและขีดจำกัดของข้อมูลโครงการที่มีอยู่ที่ได้รับการยืนยัน

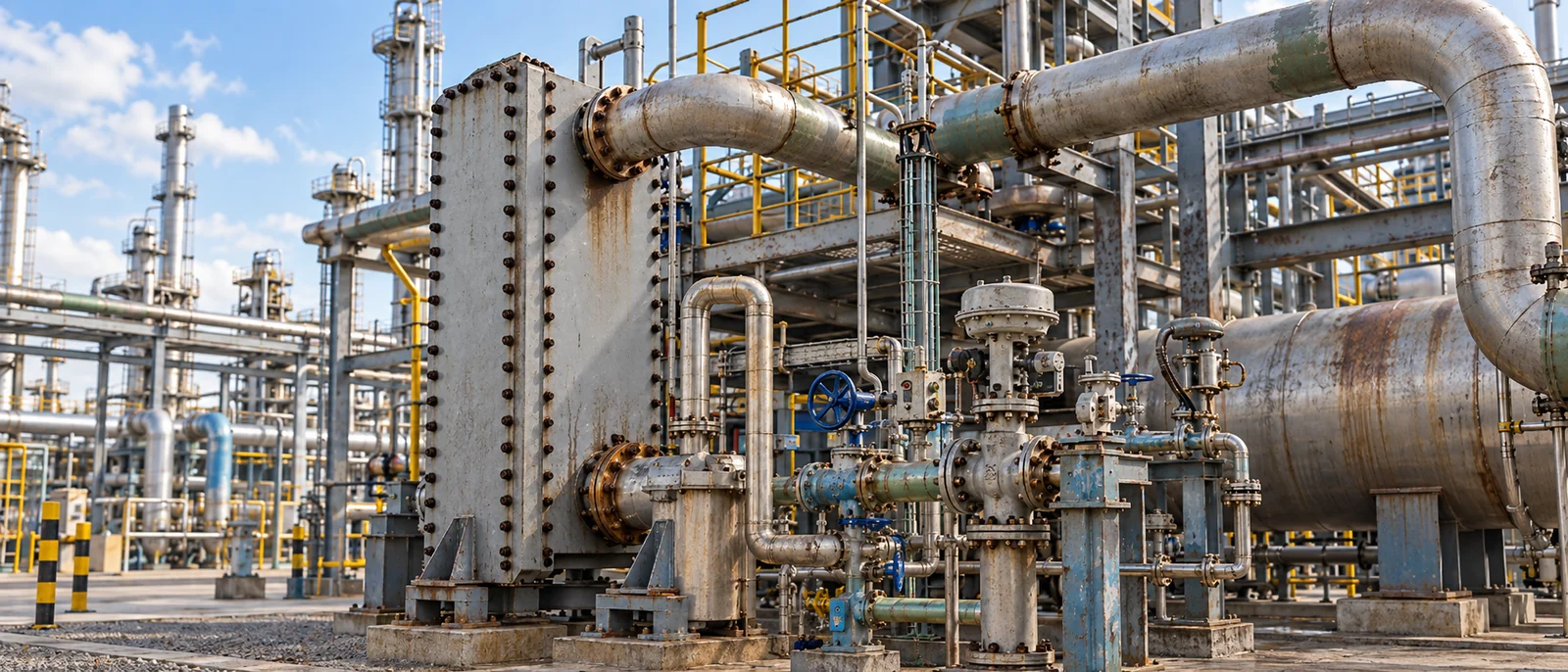

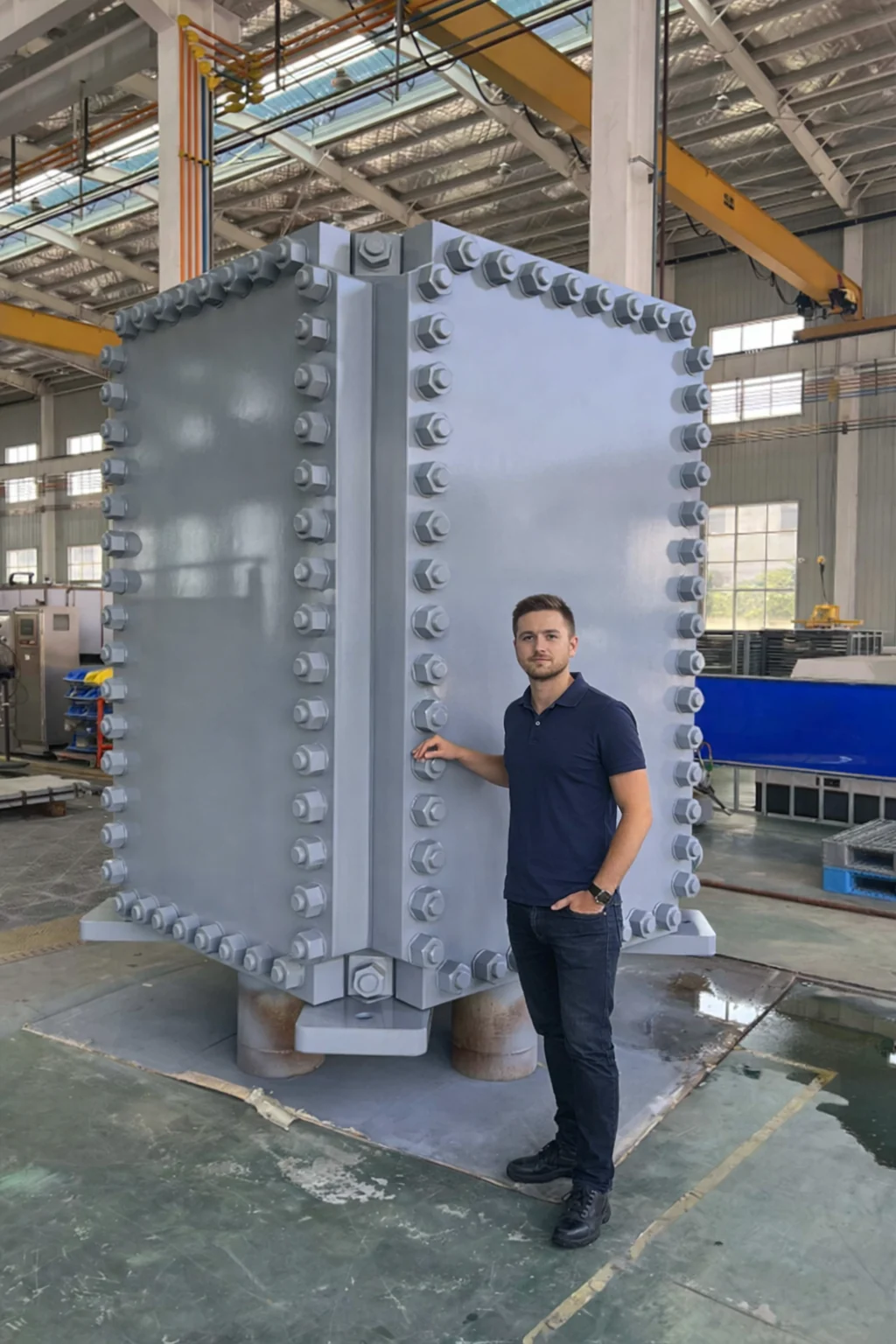

อ่านบันทึกโครงการบันทึกโครงการ · ปิโตรเคมีบันทึกโครงการปิโตรเคมีสำหรับการเปลี่ยนเครื่องแลกเปลี่ยนความร้อนแบบบล็อกเชื่อมที่สมบูรณ์ โดยแยกแยะขอบเขตที่ยืนยันแล้วจากผลลัพธ์ทางเทคนิคที่ยังไม่ได้เผยแพร่
อ่านบันทึกโครงการคู่มือวิศวกรรมแอปพลิเคชันคู่มือการเลือกคอนเดนเซอร์ครอบคลุมถึงองค์ประกอบของไอ ความดันใช้งาน ก๊าซที่ไม่สามารถควบแน่น แรงดันตก การทำความเย็นย่อย และการระบายคอนเดนเสท
อ่านคู่มือการเลือกคู่มือวิศวกรรมแอปพลิเคชันคู่มือการเลือกหม้อต้มซ้ำและเครื่องระเหย: แรงดันเดือด การสร้างไอ การไหลเวียน หัวคงที่ แรงดันตกคร่อม และสภาวะตัวกลางในการให้ความร้อน
อ่านคู่มือการเลือกคู่มือวิศวกรรมแอปพลิเคชันคู่มือการเลือกวัสดุสำหรับของเหลวในกระบวนการที่มีฤทธิ์กัดกร่อน: ส่วนประกอบ สารปนเปื้อน ความเข้มข้น อุณหภูมิ แผ่นโลหะผสม และซีลแผง
อ่านคู่มือการเลือกคู่มือวิศวกรรมแอปพลิเคชันคู่มือการเลือกการนำความร้อนบล็อกเชื่อมกลับมาใช้ใหม่สำหรับโรงกลั่นและปิโตรเคมี โดยมีการเปรอะเปื้อน สมดุลความร้อน แรงดันตกคร่อม และส่วนต่อประสานการปรับปรุง
อ่านคู่มือการเลือกตรวจสอบขอบเขตของชุดเพลทและชุดอุปกรณ์ทั้งหมด การอ้างอิงรุ่น CP การจัดเรียงหัวฉีด วัสดุ และข้อกำหนดในการปรับปรุงเพิ่มเติม
วิศวกรรมทดแทน Compablocให้ทั้งของเหลว อัตราการไหล อุณหภูมิทางเข้าและทางออก แรงดันในการทำงานและการออกแบบ แรงดันตกที่อนุญาต และข้อกำหนดของวัสดุ หากต้องการทดแทน ให้รวมแผ่นป้ายชื่อและแบบร่างการจัดเรียงด้วย
