Tungkulin sa Proseso
Ikinokonekta ng refinery heat recovery ang isang stream na dapat tanggihan ang init sa isa pang stream na maaaring gumamit nito. Ang mga sanggunian sa overhead-condensation ay naglalarawan ng krudo na preheating at produksyon ng mainit na tubig ng halaman. Ang tanong sa disenyo ay kung ang isang kapaki-pakinabang na heat sink ay magagamit sa kinakailangang temperatura at oras, habang ang orihinal na paglamig at mga hadlang sa proseso ay nananatiling nasiyahan.
Mga Karaniwang Kinakailangang operasyon sa Pagsasama-sama ng Init

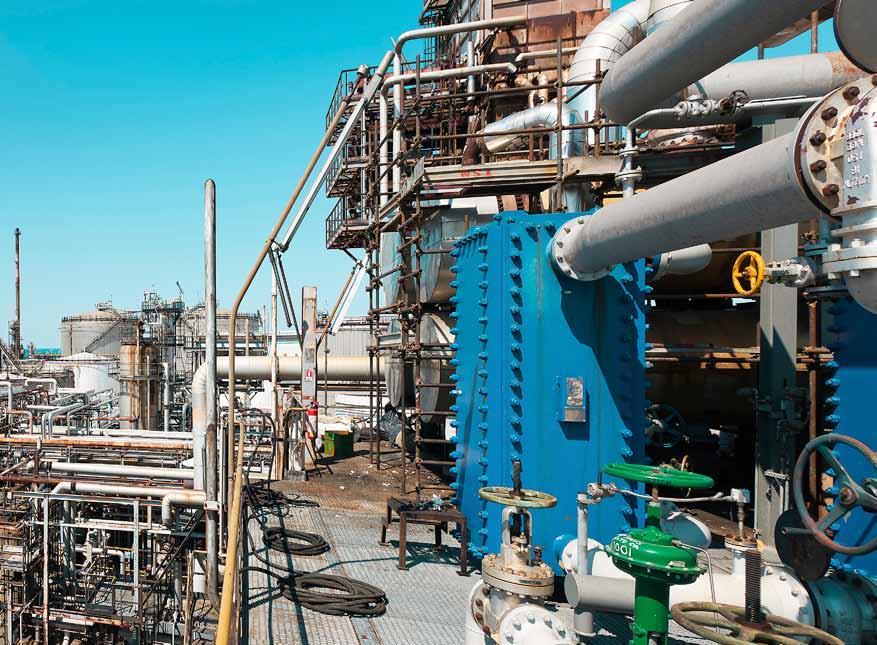

Overhead init sa halip ng ikalawang yugto ng paglamig ng hangin
Inilalarawan ng source ang pagpapalit ng pangalawang yugto ng overhead air-cooling duty na may kapaki-pakinabang na pagbawi sa crude feed at magtanim ng mainit na tubig. Ito ay isang halimbawa ng pagsasama-sama ng proseso, hindi patunay na ang paglamig ng hangin ay maaaring alisin sa anumang refinery. Suriin ang kumpletong hanay ng operating at ang sistema ng pagtanggap bago tukuyin ang saklaw ng kapalit.
Sour-water feed/efluent exchange
Sa ibinigay na lohika ng SWS, ang mga hot stripped bottom ay nagpapainit ng papasok na maasim na tubig. Ang mga ilalim ay makakatanggap ng panghuling paglamig. Suriin nang hiwalay ang nabawi na init at ang downstream cooler; ang proseso ng pagguhit ay nagbibigay ng walang numerong kundisyon sa pagpapatakbo.
Mga Pangunahing Input sa Engineering
Itugma ang mainit at malamig na daloy ng agos, komposisyon, gawi ng bahagi, temperatura ng pumapasok at mga kinakailangang limitasyon sa labasan. Tukuyin ang kinakailangang kinakailangang operasyon, magagamit na mga antas ng temperatura at allowance sa pagbaba ng presyon para sa parehong mga circuit. Suriin ang balanse ng init sa mga normal, turndown at limiting cases.
Para sa sistema ng pagtanggap, magbigay ng sabay-sabay na oras ng pagpapatakbo at pana-panahong pangangailangan. Para sa kasalukuyang pag-install, isama ang kasaysayan ng fouling, compatibility ng materyal, mga koneksyon sa piping, espasyo at access sa paglilinis.

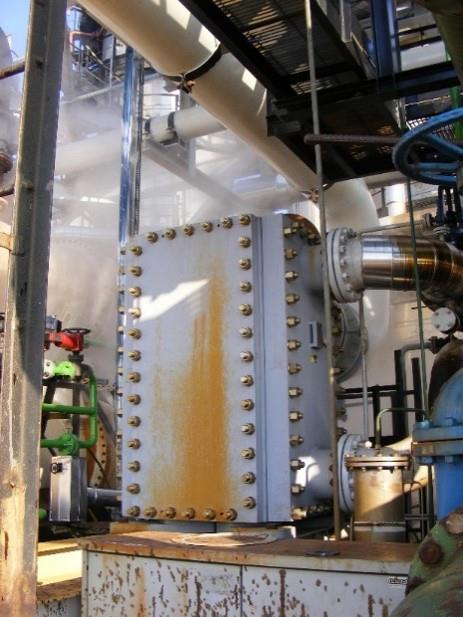

Halimbawa ng Engineering: Nai-publish na CDU Overhead Duty
Ang isang nai-publish na sangguniang pang-industriya ay naglalarawan ng kumpletong paghalay ng CDU overhead vapor habang pinainit ang langis na krudo. Ang mga sumusunod na halaga ay nabibilang sa nag-iisang reference na kinakailangang operasyon. Ang mga ito ay hindi isang proyekto ng PANSTAR, garantiya sa pagganap o pangkalahatang saklaw ng pagpapatakbo.
| Parameter | Mainit na bahagi | Malamig na bahagi |
|---|---|---|
| likido | CDU overhead na singaw; buong paghalay | langis na krudo |
| Pagpasok → temperatura ng labasan | 132.39 → 40°C | 14.33 → 54.66°C |
| Daloy ng masa | 40,252 kg/h | 262,446 kg/h |
| Pagbaba ng presyon, ΔP | 0.02 bar | 0.11 bar |
| Iniulat na kinakailangang operasyon ng init | 5.65 MW | |
| Iniulat na materyal ng plato | C276 | |
Ang mga halaga ng pagbaba ng presyon ay mga kinakailangan sa haydroliko o iniulat na mga halaga ng sanggunian, hindi mga pressure sa pagpapatakbo. Inililista din ng source ang mga pressure sa disenyo at temperatura ng disenyo; ang mga limitasyong iyon ay sadyang inalis sa talahanayan ng prosesong ito. Walang ibinibigay na sinusukat na operating pressure.
Ipinapakita ng halimbawa ang impormasyong kailangan upang suriin ang pinagsamang condensation at preheating. Hindi nito itinatag na ang isa pang likido, plate pack o naka-install na yunit ay maaaring magparami ng parehong kinakailangang operasyon o profile ng temperatura.
Mga Hamon sa Disenyo at Mga Pagsasaalang-alang sa Pagpili
Tayahin ang diskarte sa temperatura, phase-change profile at hydraulic margin nang magkasama. Ang overhead corrosion at crude-side fouling ay maaaring makaimpluwensya sa mga materyales, pagpili ng channel at pagpaplano ng pagpapanatili. Ang mga plate na C276 ng halimbawa ay tumutukoy sa materyal na sanggunian lamang; gamitin ang aktwal na pagsusuri ng kimika at materyales para sa isang bagong kinakailangang operasyon.
Ang isang panukala sa pagbawi ay nangangailangan din ng isang tinukoy na sobre sa pag-install at matatag na pangangailangan ng init. Suriin ang exchanger at ang nakapalibot na pag-aayos ng proseso sa halip na isalin ang enerhiya o pinansiyal na pagtitipid ng isang makasaysayang proyekto sa isang pangkalahatang paghahabol sa kagamitan.
Ano ang Kailangan ng PANSTAR para sa Pagpili
Magpadala ng katugmang datasheet ng mainit/malamig na stream, ang layunin sa pagbawi ng init, mga saklaw ng daloy at temperatura, mga katangian ng likido, hiwalay na disenyo at mga kondisyon ng pagpapatakbo, pinapayagang pagbaba ng presyon at mga iskedyul ng pagpapatakbo. Isama ang kasalukuyang balanse ng init at anumang paghihigpit sa pag-install o pagpapanatili. Tukuyin kung paano susukatin ang nabawi na init pagkatapos i-commissioning.
Background ng engineering: Nai-publish na kinakailangang operasyon sa sanggunian ng CDU, p. 41; Overhead heat-recovery na paglalarawan ng proseso, pp. 26–29. Inilalarawan ng mga halimbawa ang na-publish na kagamitan ng third-party, hindi ang mga pag-install ng PANSTAR.
