TIG-сварка · Аргонодуговая
Более широкий профиль зоны сплавления на показанном образце.
ОСНОВНАЯ ТЕХНОЛОГИЯ PANSTAR

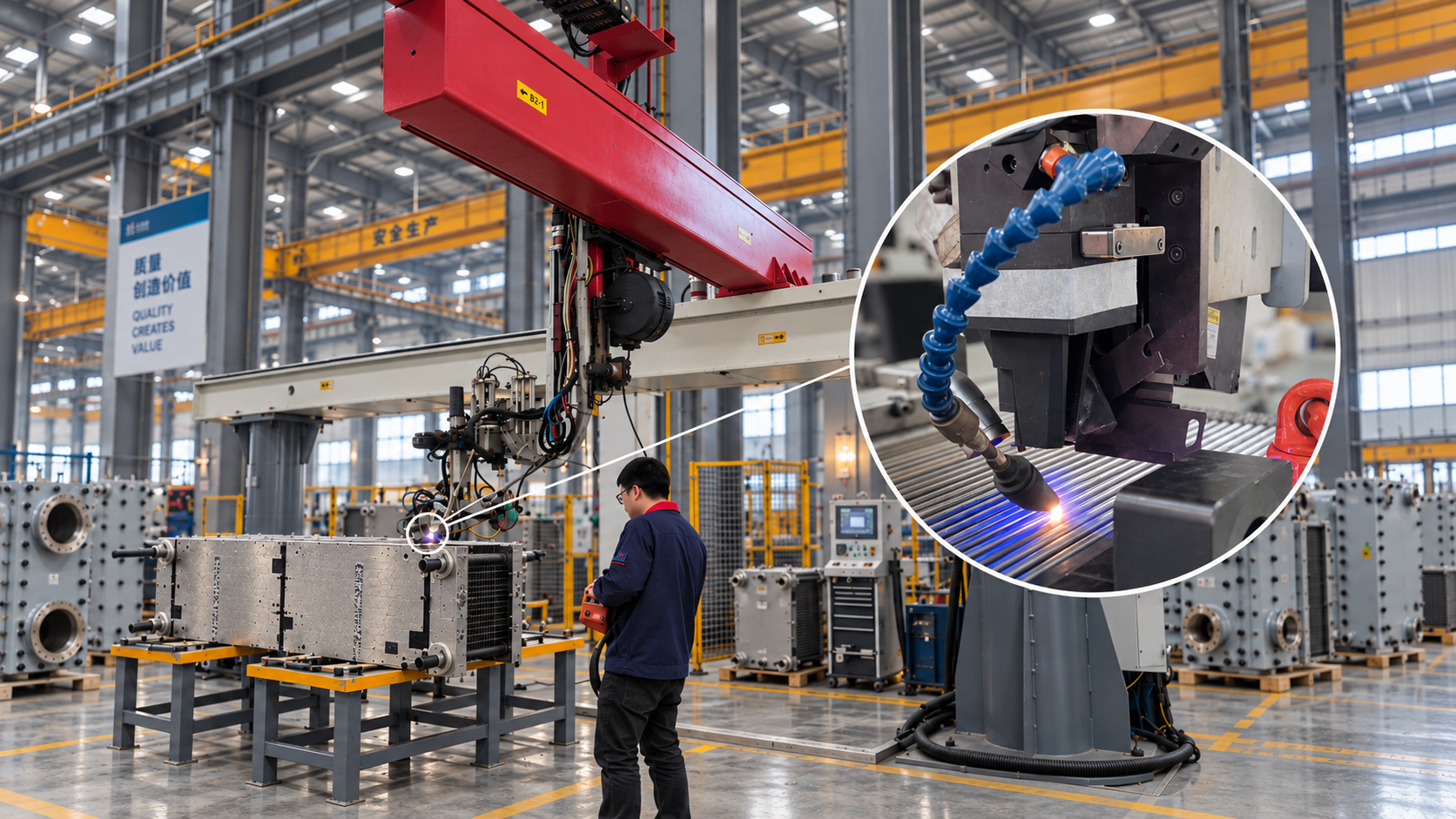

Технология лазерной сварки
Автоматическая лазерная сварка формирует сварной пакет пластин HEXCBLOC. Точный контроль сварного соединения обеспечивает разделение горячего и холодного контуров.
- Концентрированный нагрев
- Узкая зона термического влияния
- Контролируемый провар
КОНСТРУКЦИЯ

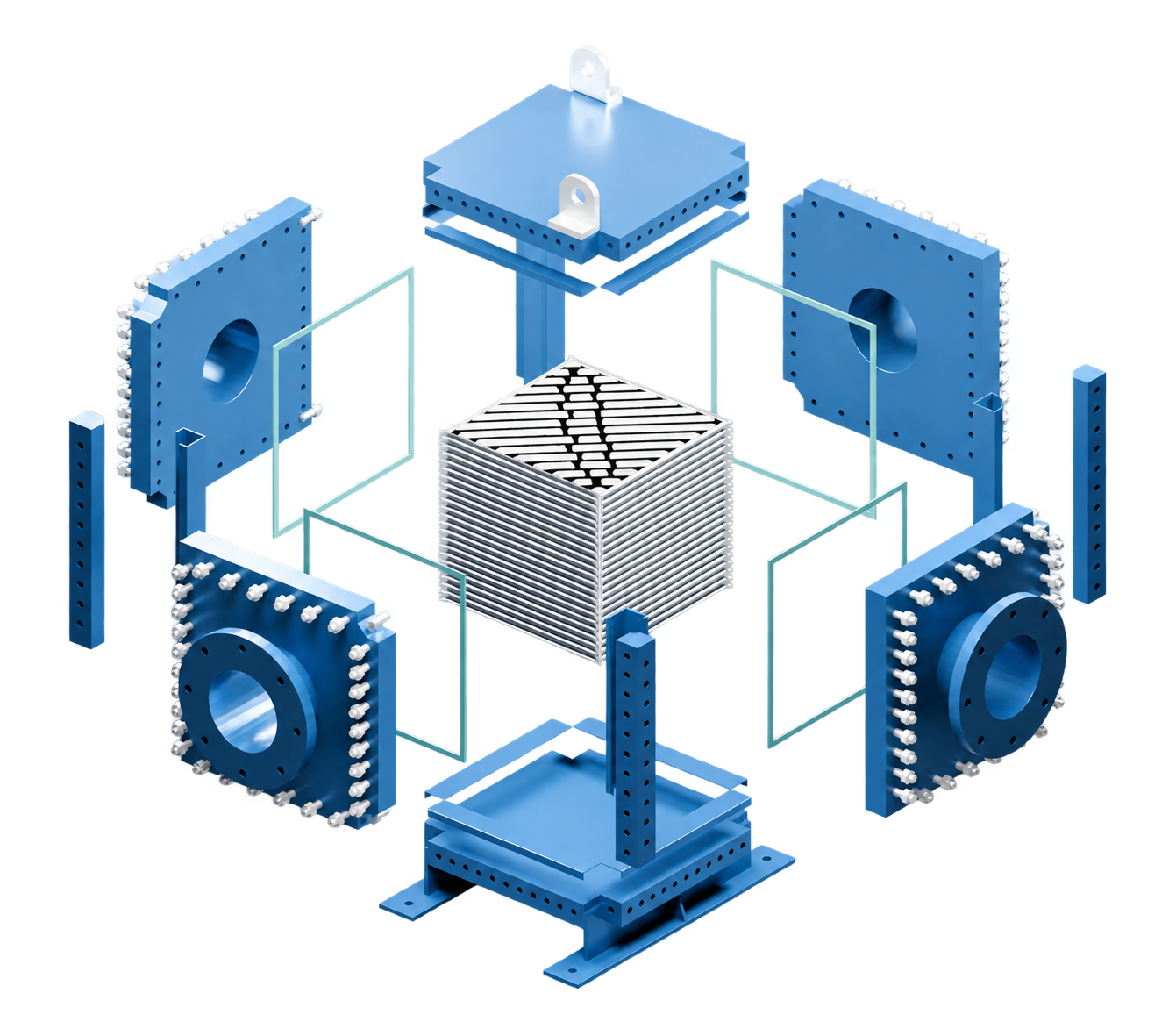

Конструкция HEXCBLOC
- 1
Пакет пластин
- 2
Верхняя и нижняя плиты
- 3
Съёмные боковые панели
- 4
Уплотнения панелей
- 5
Стойки
- 6
Опорные лапы
ПРИНЦИП РАБОТЫ · ИНТЕРАКТИВНАЯ 3D-МОДЕЛЬ
Раскройте блок.
Проследите потоки.
Вращайте аппарат, раздвигайте компоненты и изучайте пакет пластин. В режиме «Потоки» проследите два контура в чередующихся каналах.
PANSTAR · Лазерная сварка
Концентрированный профиль зоны сплавления на показанном образце.
Концентрированный нагрев
Сфокусированный лазер позволяет получить глубокий узкий шов с меньшим распространением тепла в пластину.
Меньшая зона термического влияния
Локальный нагрев помогает ограничить деформацию и термические изменения рядом со швом.
Контролируемый провар
Подготовка соединения и параметры сварки выбираются для необходимого провара.
ПРОВАР И ПРОЧНОСТЬ
Глубокий провар. Проверка прочности.
Провар 2 мм на показанном образце
В предоставленных материалах PANSTAR указаны провар 2 мм и прочность шва образца выше основного металла. На фотографиях показаны образец и установка; численные результаты прочности не приведены.
Одна глубина провара не определяет прочность. Приёмка зависит от материала, геометрии соединения, технологии сварки и результатов контроля.
Фотографии и данные образцов: предоставленные материалы PANSTAR. Принципы лазерной сварки · TWI
СВАРКА ПЛАСТИН · АНИМАЦИЯ
Как формируются сварные каналы.
Двусторонняя штамповка поддерживает плотно уложенные пластины и формирует каналы. Загнутые кромки сходятся на узкой линии шва, сохраняя внутреннюю полость. Один канал закрывают сваркой по кромкам 1 и 3, оставляя кромки 2 и 4 открытыми. В следующем канале сваривают кромки 2 и 4, оставляя открытыми 1 и 3. Повторение схемы формирует два раздельных контура по разные стороны теплообменных пластин.
ГЕОМЕТРИЯ СВАРКИ КРОМОК
Конструкция сварных кромок пластин
Точную геометрию соединения следует подтверждать по утверждённому чертежу производителя оцениваемого оборудования.
Формованная кромка со стыковым швом
Профилированные кромки соединяются стыковым швом. Доступность соединения, непрерывность поверхности и очистка зависят от утверждённого профиля пластины, выполнения шва и условий эксплуатации.
Альтернативная геометрия с торцевым швом
В зависимости от геометрии, свойств среды и режима работы остаточная выемка может влиять на очистку и поведение отложений. Фактический профиль необходимо проверять по соответствующему производственному чертежу.
Оцените фактическое соединение
Очистка и поведение отложений зависят от фактических размеров выемки, состава среды, температуры, сплава, качества сварки, скорости и метода очистки. Схемы предназначены для инженерного обсуждения и не определяют конструкцию или характеристики конкретного аппарата стороннего производителя.
Альтернативная схема с торцевым швом носит иллюстративный характер. Это не подтверждённый производственный разрез конкретного аппарата стороннего производителя. Схемы выполнены не в масштабе и не показывают расчётное поле скоростей.
Технические источники: Alfa Laval · C-Weld · Alleima · Щелевая коррозия
